CI730 Profinet從站模塊
- 概述
- 規格參數
- 訂購方式
- 資料下載
產品介紹

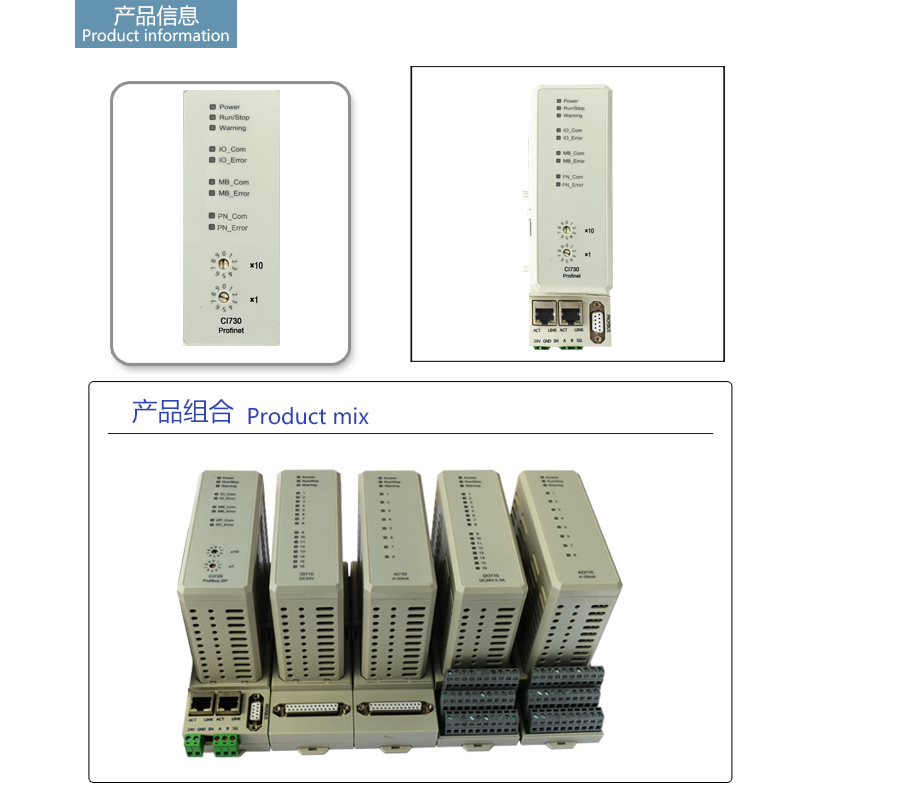

產品圖片：
描述
CI730 模塊是一種支持 Profibus-DPV1 的現場總線接口模塊，這個模件可以作為 DP 從站，采用 DB9 針插頭，接收主站或者控制器傳輸?shù)拿?，?/span>用 RS485 接線端子的方式與其后相連的 IO 模塊通信，讀取輸入模塊采集的信號或者向輸出模塊寫入輸出的信號。波特率 12M 自適應。
DB9 針采用雙絞屏蔽電纜接線，其可連接到 DP 主站設備或者 PLC 等設備。
CI730 模塊用外部端子提供 24V 電壓輸入，由單獨的電源模塊處理供電，并且向與其所連接的 IO 模塊提供所需電源。
CI730 模塊地址的確定由兩個撥碼開關決定，其地址范圍 1-99。CI730 可通過 TRU-BUS 總線掛載最 15 個 IO 模塊，型號順序沒有要求，其掃描周期
在 5 ms 內。
CI730 模塊有七個指示燈，用于指示運行狀態。
技術指標：
指標項 | 數值 |
IO模塊數量 | 1-15 |
DP從站模塊數量 | |
地址范圍 | 1-99 |
電纜長度 | |
電源功率 | |
最大環境溫度 | 55/40℃ |
電氣安全等級 | Class I 符合 IEC 61140 |
寬 | 45.6mm |
深 | 120mm |
高 | 107.5mm |
重 |
特點
模塊地址可調
通訊狀態指示
模塊狀態指示
波特率從 9.6kBit/s 到 12Mbit/s 可選
雙絞屏蔽電纜
9 針 D 型插頭
EMC 抗電磁干擾保護
DIN 導軌式安裝
描述
CI730 模塊是一種支持 Profibus-DPV1 的現場總線接口模塊，這個模件可
以作為 DP 從站，采用 DB9 針插頭，接收主站或者控制器傳輸?shù)拿?，?/p>
用 RS485 接線端子的方式與其后相連的 IO 模塊通信，讀取輸入模塊采集的
信號或者向輸出模塊寫入輸出的信號。波特率 12M 自適應。
DB9 針采用雙絞屏蔽電纜接線，其可連接到 DP 主站設備或者 PLC 等設
備。
CI730 模塊用外部端子提供 24V 電壓輸入，由單獨的電源模塊處理供電，
并且向與其所連接的 IO 模塊提供所需電源。
CI730 模塊地址的確定由兩個撥碼開關決定，其地址范圍 1-99。CI730 可
通過 TRU-BUS 總線掛載最 15 個 IO 模塊，型號順序沒有要求，其掃描周期
在 5 ms 內。
CI730 模塊有七個指示燈，用于指示運行狀態。
